在消弧线圈接地系统补偿量或选线无法满足系统快速发展需要时，为了更好的限制系统过电压水平以及快速的选择和切除故障线路，多采用中性点经电阻接地方式、在发电系统中为了限制发电机出口流过的故障电流和限制过压水平，也多采用中性点经电阻接地方式。
中性点经电阻接地可有效限制间歇弧光接地过电压、降低系统操作过电压、消除系统谐振过电压、方便配置单相接地故障保护、可在短时间内有效切除故障线路。从而降低系统设备的绝缘水平，延迟系统设备的使用寿命，提高系统运行的安全可靠性。
中压配电系统中，如果变压器为三角形接法，则需加装Z型接地变压器，以便为系统人为引出中性点，以加装中性点接地电阻柜。
使用条件1、环境温度：-30℃～+50℃；
2、大气相对湿度：日平均不超过95%，月平均不超过90%；
3、海拔不超过3000m；
4、具有良好的接地网；
5、使用于电网频率48～52Hz（50Hz系统），58～62 Hz（60Hz系统）的系统中；
6、周围环境中无易燃易爆、腐蚀性气体及导电尘埃；
7、电阻安装点：正常状态下中性点位移不超过运行相电压的3%；
注：若使用条件与以上不同时，需在订货时加以注明。
常规技术参数
1、HSD-DZ-A型发电机中性点接地电阻柜技术参数推荐表
|
发电机容量（MW） |
100 |
125 |
(200)300 |
600 |
1000 |
|||||
|
发电机额定电压（KV） |
10.5 |
13.8 |
15.75 |
18 |
20 |
20 |
24 |
24 |
27 |
|
|
预计回路单相接地最大电容电流（A） |
4 |
5 |
6 |
8 |
10 |
|||||
|
接地变压器一次侧过电压（KV） |
(10.5) 10.5/ |
(13.8) 13.8/ |
(15.75) 15.75/ |
(18) 18/ |
(20) 20/ |
(20) 20/ |
(24) 24/ |
(24) 24/ |
(27) 27/ |
|
|
接地变压器二次侧过电压（KV） |
0.22 |
0.22 |
0.22 |
0.22 |
0.22 |
|||||
|
接地变压器额定容量（KVA） |
30 |
30 |
50 |
50 |
63 |
|||||
|
二次侧电阻值（Ω） |
(0.35)1.0 |
(0.3)0.8 |
(0.2)0.5 |
(0.18)0.4 |
(0.15)0.3 |
|||||
|
接地保护抽取电压（KV） |
(0.173)0.1 |
(0.173)0.1 |
(0.173)0.1 |
(0.173)0.1 |
(0.173)0.1 |
|||||
|
型号 |
系统额定电压（KV） |
短时通流电流（A） |
短路通流时间（s） |
标称阻值（Ω） |
|
HSD-DZ-B-6/36.4 |
6.3 |
100 |
10 |
36.4 |
|
HSD-DZ-B-6/18.2 |
6.3 |
200 |
10 |
18.2 |
|
HSD-DZ-B-6/9.09 |
6.3 |
400 |
10 |
9.09 |
|
HSD-DZ-B-6/6.06 |
6.3 |
600 |
10 |
6.06 |
|
HSD-DZ-B-10/15.16 |
10.5 |
400 |
10 |
15.16 |
|
HSD-DZ-B-10/10.10 |
10.5 |
600 |
10 |
10.10 |
|
HSD-DZ-B-10/7.57 |
10.5 |
800 |
10 |
7.57 |
|
HSD-DZ-B-10/6.06 |
10.5 |
1000 |
10 |
6.06 |
|
HSD-DZ-B-35/20.20 |
35 |
1000 |
10 |
20.20 |
|
HSD-DZ-B-35/10.10 |
35 |
2000 |
10 |
10.10 |
1、电阻柜阻值可从1欧姆到2000欧姆，电流从1安培到2000安培设计，允许通流时间10s、15s、30s、60s、2h。电阻值的误差±3%。
2、电阻柜用于户内或户外，柜体采用不锈钢板或冷轧钢板喷塑支持，耐腐蚀、防护等级高。
3、可加装隔离开关，检修方便，也可加温湿度控制装置。
4、可加装智能监控装置，可监测电阻柜正常运行状态下中性点不平衡电流、电阻片、电阻柜内的温度，也可以监测发生单相接地故障瞬间的电流以及记录接地动作次数，并预留通讯接口，可将检测、记录的信息传递至主控室，使运行人员在第一时间内得到信息。
产品特点
1、精心设计、专业保护
HSD-DZ-A型发电机中性点接地电阻柜连接在发电机中性点与地之间，当电网或发电机定子绕组发生单相接地故障时，向接地点提供附加阻性电流，使接地点电流由容性变成阻容性电流，从而保证产生的过电压不超过2.6倍的相电压。在设计参数时，力求将总的接地电流控制在15A以内，不仅可以满足继电保护灵敏度的要求，同时也可减轻发电机定子绕组接地时铁芯的损伤。

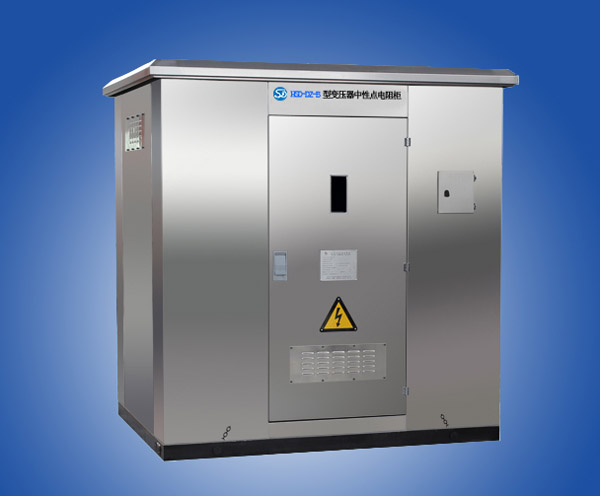

HSD-DZ-B型变压器中性点接地电阻柜适用于6～35KV系统中性点采用小电阻或中电阻接地的场合。此时，电网出现单相接地故障时需立即跳闸切除故障线路。当电网出现单相接地时，接地电阻向接地点提供附加阻性电流，使接地电流呈阻容性质，从而保证产生的过电压不超过2.6倍的相电压。
2、结构紧凑，元器件性能优异，便于安装
HSD-DZ-A型 发电机中性点接地电阻柜将零散的单相变压器、电阻器、电流互感器、接地保护输出端子等电器设备整体组合在一个封闭金属柜内，并可选配隔离开关、避雷器、智能保 护仪表等成套供货；安全可靠性高，布置清晰整齐，便于安装调试及操作维护。装置采用的单相变压器为干式绝缘变压器，工作性能稳定，抗冲击能力强。变压器二 次侧采用不锈钢材料电阻。
HSD-DZ-B型变压器中性点接地电阻柜将零散的Z型接地变压器（如系统无中性点引出则需加装）、电阻器、电流互感器、测量仪表、接地保护输出端子等电器设备整体组合在一个封闭金属柜内，而且可以选配隔离开关、避雷器，成套供货，安全可靠性高，布置清晰整齐，便于安装调试及操作维护。
3、监控功能齐全，并提供模拟量输出
HSD-DZ-A型发电机中性点接地电阻柜是0.4KV～35KV发电机组中采用高阻接地的专用成套装置，可选配电流和动作记录仪等智能控制仪表，正常时可监测中性点不平衡电流，出现单相接地故障时，可记录动作次数；且可为保护和监控系统提供模拟量输出。
HSD-DZ-B型变压器中性点接地电阻柜可加装智能监控装置，可监测电阻柜正常运行状态下中性点不平衡电流、电阻片、电阻柜内的温度，也可以监测发生单相接地故障瞬间的电流以及记录接地动作次数，并预留通讯接口，可将检测、记录的信息传递至主控室，使运行人员在第一时间内得到信息。
4、性能可靠，选材考究，充分保证产品质量
HSD-DZ-A型发电机中性点接地电阻柜中装设干式单相接地变压器及相应的大容量电阻器，柜中还可装设单相隔离开关，以便在进行检修或实验时隔离电源。
HSD-DZ-B型变压器中性点接地电阻柜内的接地变压器为优质干式变压器，其一次绕组为“Z”形接线；电阻器采用不锈钢镍铬合金（Cr20Ni80）材料制成，导电率高、通流能力强、耐高温、最高使用温度可达1600℃；温度系数≤ -0.045% /℃、阻值稳定、耐腐蚀、防燃防爆、可靠性高。用合金材料组成的电阻全部采用电阻单元，以多个单元采用亚弧焊接而成框架式结构，电阻单元采用耐高温绝缘子（高分子）支撑连接。根据不同的客户要求我公司可提供进口电阻器。
订货须知
订货时请告知以下参数：
1、系统额定电压：(KV)；
2、短时允许电流：（A）；
3、标称电阻值：（Ω）；
4、短时允许通流时间：（S）；
5、是否加装电流互感器（CT）：CT变比及容量，绕组数量；
6、进出线方式：上进下出，下进下出，可选；
7、电阻柜的材质、柜体（IP）防护等级、色标及安装地点；
8、是否需要加装接地记录及温湿度控制装置；
9、是否需加装隔离开关，以备检修； 10、电阻片材质。
注：客户有其他要求可在订货时面谈或提供书面要求
