在配电与用电领域中，开关柜是一种最常见的设备，外线进入开关柜，经主开关和分控开关的配置，然后出线。为了监测进线出线的电压电流等参数，很多开关柜内安装了电压和电流互感器，把高压变为低压送给二次装置做处理分析。随着技术的进步和需求的增多，开关柜内一次设备越来越多，那需要做监测的二次装置也就随着增多。
众多的二次装置都需要安装在开关柜上，每台装置都要单独开孔、单独布线，在开关柜体积逐步小型化的趋势下，开关柜面板渐渐装不下如此繁多的设备，复杂的布线也不利于施工。而且对于后台通信来说，过多的设备同时通信，效率低，走线复杂。那么多种类、不同厂家的设备使用维护起来也不怎么方便。
公司在市场调研、现场分析的基础上，本着为客户解决实际问题的初衷，提出了一种将多种仪表功能融合进一台智能装置的概念，经过了半年论证和研发以及多机构严格测试，形成了独具特色的HSD-ZK系列开关柜智能集控装置。
HSD-ZK系列开关柜智能型集控装置提高了性价比，增强了稳定性，降低了使用难度，为客户解决了实际问题，经过长期的市场实践，赢得了广泛好评。

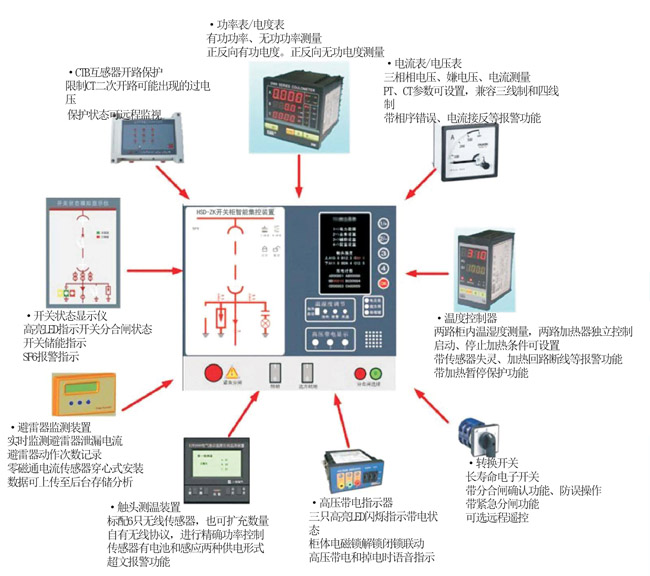

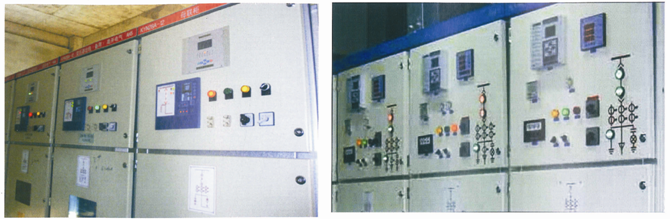

下面是安装HSD-ZK系列产品和安装普通分离仪表的开关柜各项性能的对比：
|
对比项目 |
安装HSD-ZK系列集控装置 |
开关柜安装普通分离式仪表 |
|
开关柜面板 |
简洁美观，各种数椐、状态一目了然 |
布局杂乱、数据显示分散、不易读 |
|
开关柜内部就地操作 |
布线方便，走线极少 操作界面统一，便捷易用 |
连续众多，走线凌乱 操作不便，入门难度大 |
|
后台通信 |
一条通信总线，一种通信协议， 统一数据格式，组态便捷费用低，工作稳定 |
多条通信总线，不同协议和格式，组态成本高，通信冲突时有 |
|
维护 |
森德统一质量保证，故障定位快 维修或更换迅速 |
检修难度大，联系多家厂商， 互相推诿时有 |
|
采购成本 |
功能整合度高，性价比高， 全国统一销售，产品有保障 |
各种仪表厂家众多，型号繁杂， 价格不一，良莠不齐 |
■DSP+Cortex双主控芯片。DSP处理器负责数据处理运算，速度快、实时性高，Cortex内核处理器负责开关量输入输出和人机界面，操控动作迅速、显示流畅。
■几乎集成了所有主流开关柜二次功能，整合度强，性价比高，并采用可扩展式模块化构架，方便日后功能升级和维护。
■双TFT真彩液晶屏显示各种数据，字符清晰细腻，菜单式操作，方便易用。高亮度LED平面管动态显示开关状态。
■触头在线测温采用无线+有线构架，使用自有无线传输协议，抗串扰能力强，传感器模块采用无天线设计，避免局放风险，便于安装。
■避雷器∕组合式过压保护器在线监测采用二重数字滤波算法和进口高增益仪表运放，保证放电计数百分之百准确，泄漏电流测量精度处于业界领先水平。
■高精度电参数测量（0.2级），包括三相电压∕电流、有功∕无功功率、有功∕无功电度量、功率因数、频率等。每1秒钟更新一次数据。还具有低电压报警、超负荷报警、PT错相报警、CT接反报警等功能。
■独立的隔离485通信模块，保证通信可靠性和实时性。配合标准ModbusRTU协议，后台组态方便。
■产品核心部件全部通过光隔和磁隔与外界电磁环境隔离，线路板上大量采用进口滤波和抗冲击原件，以 保证在复杂的工业环境下可靠运行，杜绝误报、死机、频繁重启等现象。
技术指标
|
工作电源 |
工作电源：85～260VAC∕120～360VDC 功耗：＜15W |
|
绝缘性能 |
大于100MΩ |
|
环境条件 |
运行温度范围：-20℃～+55℃ 运输及存储温度范围：-40℃～+85℃ 湿度：15%～95% ，不凝结 |
|
交流输入 |
交流电压输入：额定线电压100V，最大120V 交流电流输入：额定5A ，最大6A 接线方式：三相四线制、三相三线制，在订货时指定 |
|
交流量测量精度 |
电流：0.2% 电压：0.2% 功率：0.5% 电度：0.5% 频率：±1% 跟踪范围：45～55HZ |
|
输出接点能力 |
连续通电：5A 动作时间：＜5ms 分段能力：5A10000次 |
|
开关量输入 |
空接点，光电隔离，隔离电压2500V |
|
温湿度测量范围、精度 |
湿度：范围0～100RH% 精度+∕-3RH% 温度：范围-40℃～80℃ 精度+∕-0.4℃ |
|
高压触头在线测温 |
温度：-55℃～+125℃ ±0.5℃ 无线通信频率：2.4GHz 刷新周期：10s |
|
三相组合式过电压保护器 |
动作寿命可达100000次;2ms方波通流量为国标规定数值，若用户提出要求，通流容量可做到600、800、1000、1200、1600A |
|
氧化锌避雷器 |
2ms方波通流量为国标规定数值，若用户提出要求，通流容量可做到600、800、1000、1200、1600A |
|
计数功能 |
泄漏电流测量范围：0～10mA 精度：±1%（配避雷器） 放电计数范围：每相0～85535 准确度：100% |
|
CT二次开路保护 |
漏电流：＜1mA 保护电流：≤5A 动作电压：150V±10% 动作时间：＜50ms |
|
数据通信 |
接口：RS485 Modbus RTU 波特率：9600 |

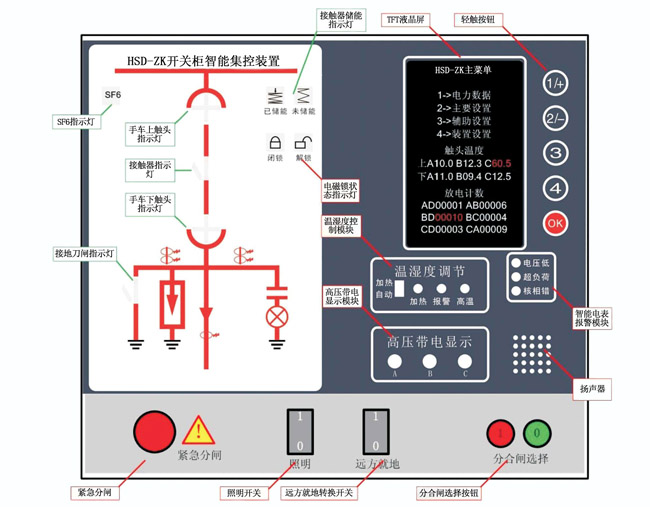

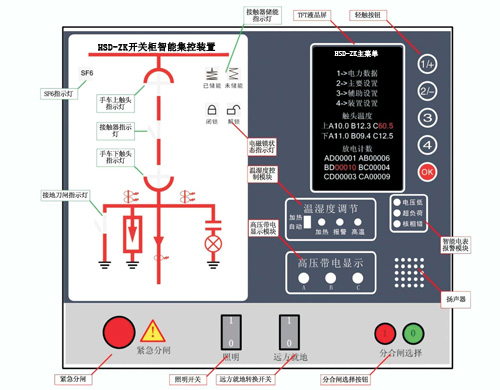

面板说明
按键功能
1∕+ ：根据液晶屏所显示的菜单项标号选择相应的功能；所要调整的参数值加1。
2∕-：根据液晶屏所显示的菜单项标号选择相应的功能；所要调整的参数值减1。
3、4：根据液晶屏所显示的菜单项标号选择相应的功能。
OK :确认更改设置;返回上一级菜单。
主要功能
■TFT真彩液晶屏
双屏组合，尺寸达到4.8英寸，分辨率高达320*480。字符清晰细腻，菜单式操作，方便易用。以醒目色彩提示异常数据，便于观察。
■高亮度LED一次模拟屏
可动态的进行手车位置指示、断路器状态指示、接地开关位置指示、断路器储能情况指示、电磁锁状态指示等。一次图可以按要求设计。
■高精度智能电能仪表
提供完整的电参数测量功能，可测量并显示三相线电压有效值、相电压有效值、三相电流有效值、有功功率、无功功率、有功电度正向∕反向，无功电度正向∕反向、功率因数、频率，并提供下列故障报警：
低电压报警：三相中任一相电压低于额定电压的70%时，报警灯亮，直至故障消失；
核相错报警：电压幅值正常时，如果三相电压相位差有误，报警灯亮，此时应检查PT接线顺序；
CT接反报警：电流方向跟电压方向相反时，报警灯亮，此时应检查CT接线方向。
■无线触头在线测温
电力设备连接部位，如开关、断路器触头和母线桥架、高压电缆接点，由于温湿度变化、设备基础变化、材料锈蚀、松动等原因，易造成接触不良、接触电阻增大，在电流通过时容易引起发热烧坏设备，严重的甚至导致一次设备起火爆炸，对这些触头和接点的温度进行动态追踪监测应成为保证电力系统安全可靠运行的基础性工作。
本装置的测温系统依靠安装在开关触头上的无线温度传感模块收集触头温度，显示在装置液晶屏上，同时送往后台数据库记录和分析。测温系统可设置报警温度阀值，便于及时发现问题。
■避雷器∕组合式过压保护器在线监测
避雷器∕组合式过压保护器长期在线运行后，由于时长经受过电压冲击（起保护作用时），导致其内部老化，继续运行就有热崩溃（爆炸）的风险。而放电次数和泄漏电流是表征其老化程度的重要指标。
组合式过压保护器，因其内部串联间隙，泄漏电流一般忽略不计，装置主要监测它的相间和相对地放电计数。相对地计数用AD、BD、CD表示，相间计数用AB、BC、CA表示。当计数值大于65535时自动归零。
对于避雷器，放电次数和泄漏电流都要监测，泄漏电流超限时，装置报警，限值可根据避雷器种类设定。带避雷器监测功能的装置（Z-320、Z-620）安装示意图如下：
■可远程操作的断路器分合闸控制
分合闸控制部件以电子控制节点取代老旧的转换开关，轻触分闸或合闸按钮，再点击OK才能确认分合闸操作，有效降低误操作几率，也避免了老式开关易损坏、不美观的缺点。并提供紧急分闸开关以备不时之需。同时通过后台通信也可远程进行分合闸操作。
■CT二次开路保护功能
CT（电流互感器）在运行中如果二次绕组开路，或一次绕组流过异常电流（如雷电流、谐振过电流、电容充电电流等），可能会在二次侧产生高达上万伏的过电压，不仅给二次绝缘造成危害，还会使互感器过激而烧毁，甚至危及工作人员生命安全。装置采用外置功能模块的形式提供开路保护功能。保护动作后，模块上显示故障点位置，并有接点信号输出，方便故障排除。功能模块标配6绕组。可同时对6组CT提供保护。
■柜内温湿度显示和调节
装置标配两只宽范围温湿度传感器，带两路独立可控的加热器控制节点和一路排风扇控制节点。传感器体型小巧，便于安装。
装置按设定的温度和湿度数值自动启停相应加热器和排风扇，并有连续运行保护、加热回路断线报警、传感器失灵报警等功能。各项设置参数均可由用户根据现场情况在菜单中调整。
■高压带电显示和电磁闭锁
装置配合市面上大多数带电传感器可实现高压带电指示功能，并能同时控制电磁锁。开关柜任一相带电时，闭锁节点断开，闭锁灯亮，电磁锁不带电，无法开启。三相都不带电时，闭锁节点闭合，解锁灯亮，电磁锁带电，可以操作。
■语音防误和人体靠近提示
当手车离开试验位置进入工作位置时，若断路器处于合闸状态，语音提示“请分断路器”。当手车离开试验位置进入工作位置时，若断路器处于合闸状态，语音提示“请分接地开关”。当开关柜送电或断电时，或人员靠近时，语音提示带电情况。此功能可关闭。
■带隔离的RS485通信
装置采用独立的三隔离RS485模块，保证通信稳定可靠。
装置所有的开入量数据和模拟量测量数据都可以通过RS485总线上传至后台组态软件，便于存档和分析。本公司提供免费的组态测试工程文件（MCGS）。
安装说明
■尺寸
宽高度：230mm225mm85mm
开孔尺寸：223mm205mm上下8个ф5安装孔

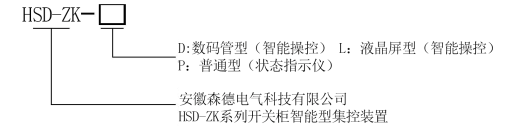

型号说明
HSD-ZK系列选型表
|
|
|
HSD-KZ-310系列 |
HSD-KZ -320系列 |
HSD-KZ -610系列 |
HSD-KZ -620系列 |
HSD-KZ –L 系列 |
HSD-KZ –D 系列 |
HSD-KZ –P 系列 |
说明 |
|
基本功能 |
TFT真彩液晶屏2.4寸双屏 |
√ |
√ |
√ |
√ |
√ |
数码管 |
- |
|
|
高亮度LED一次模拟屏 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
按客户一次图设计 |
|
|
柜内温湿度显示和调节 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
标配2路温湿度传感器 |
|
|
高压带电指示及电磁锁控制 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
|
|
语音防误和人体靠近提示 |
√ |
√ |
√ |
√ |
√ |
√ |
- |
|
|
|
储能LED提示 |
o |
o |
o |
o |
o |
o |
√ |
|
|
|
SF6LED指示 |
o |
o |
o |
o |
o |
o |
- |
|
|
|
基本开入量 |
√ |
√ |
√ |
√ |
√ |
√ |
- |
7组 |
|
|
扩展开入量 |
|
